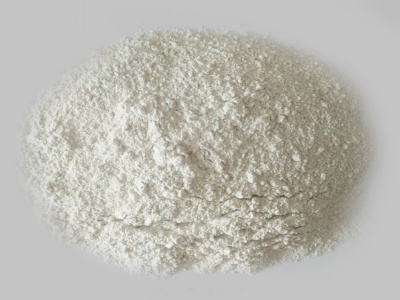

有機(jī)膨潤(rùn)土作為一種經(jīng)有機(jī)化改性的膨潤(rùn)土，在油漆領(lǐng)域應(yīng)用廣泛，其使用方法主要有干粉直接加入和制成預(yù)凝膠加入兩種。大量實(shí)踐表明，制成預(yù)凝膠使用更能充分發(fā)揮有機(jī)膨潤(rùn)土的性能和功效，有效提升油漆產(chǎn)品質(zhì)量。

預(yù)凝膠加入法

適用體系

對(duì)于濕潤(rùn)性較差的樹(shù)脂系統(tǒng)，如環(huán)氧、聚酯、短油醇酸樹(shù)脂等，使用有機(jī)膨潤(rùn)土并預(yù)先制成凝膠較為合適。濕潤(rùn)性差會(huì)導(dǎo)致有機(jī)膨潤(rùn)土干粉難以在樹(shù)脂中均勻分散，影響其性能發(fā)揮。預(yù)先制成凝膠，可利用凝膠的均勻分散性，改善有機(jī)膨潤(rùn)土在這類(lèi)樹(shù)脂中的分散效果，從而增強(qiáng)油漆性能。

凝膠配方

1. 溶劑：常用二甲苯或200#溶劑油等，占比87% 。溶劑需具備良好的溶解能力，能夠充分溶解有機(jī)膨潤(rùn)土，同時(shí)要與油漆其他成分有良好的相容性，避免在油漆制備和儲(chǔ)存過(guò)程中出現(xiàn)分層、絮凝等現(xiàn)象。不同溶劑的揮發(fā)速率、溶解參數(shù)不同，會(huì)影響預(yù)凝膠的制備以及油漆干燥速度和最終性能。例如，二甲苯揮發(fā)速率適中，有助于在施工時(shí)油漆快速定型，而200#溶劑油成本較低，可在保證性能的同時(shí)控制生產(chǎn)成本。

2. 有機(jī)膨潤(rùn)土：占比8 - 10%。其含量直接影響預(yù)凝膠及最終油漆性能。含量低，無(wú)法有效發(fā)揮增稠、防沉、觸變等作用；含量過(guò)高，會(huì)使油漆粘度過(guò)高，影響施工性能，如導(dǎo)致涂刷困難、流平性差，還可能使漆膜產(chǎn)生橘皮、開(kāi)裂等缺陷。在一些對(duì)流動(dòng)性要求較高的油漆中，需嚴(yán)格控制有機(jī)膨潤(rùn)土含量，保證施工流暢度。

3. 極性活化劑：占比3 - 4%。它能與有機(jī)膨潤(rùn)土發(fā)生陽(yáng)離子交換等反應(yīng)，改變有機(jī)膨潤(rùn)土表面電荷分布和性質(zhì)，使其在溶劑中更好地溶脹、分散，從而提升預(yù)凝膠的穩(wěn)定性和增稠、觸變效果。常見(jiàn)極性活化劑如甲醇/水（95/5）、乙醇/水（95/5） ，加入量一般隨著溶劑極性的增高可以適當(dāng)減少。

配制過(guò)程

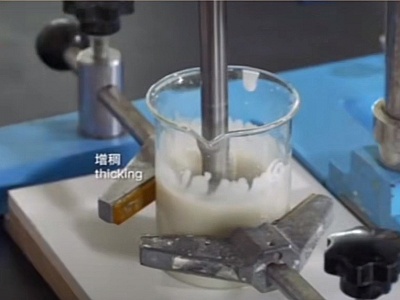

1. 有機(jī)膨潤(rùn)土在溶劑中的分散：將有機(jī)膨潤(rùn)土緩慢加入到有機(jī)溶劑中并攪拌，攪拌速度一般控制在300 - 600r/min。攪拌速度過(guò)快易引入氣泡，影響預(yù)凝膠質(zhì)量；過(guò)慢則分散效果不良。攪拌時(shí)間以有機(jī)膨潤(rùn)土充分濕潤(rùn)分散為準(zhǔn)，在此過(guò)程中，可通過(guò)觀察溶液的均勻度、粘度變化判斷分散情況。如溶液變得均勻且粘度逐漸上升，表明分散效果良好。

2. 加入極性活化劑后的攪拌：在有機(jī)膨潤(rùn)土充分濕潤(rùn)分散后，加入極性活化劑繼續(xù)攪拌約5分鐘。此階段攪拌促使極性活化劑與有機(jī)膨潤(rùn)土充分反應(yīng)，進(jìn)一步增強(qiáng)有機(jī)膨潤(rùn)土的溶脹和分散效果，提升預(yù)凝膠的穩(wěn)定性和流變性能 。若攪拌時(shí)間不足，極性活化劑與有機(jī)膨潤(rùn)土反應(yīng)不充分，會(huì)導(dǎo)致預(yù)凝膠性能不良。

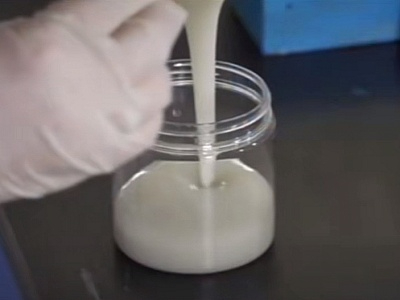

制成預(yù)凝膠后加入油漆，可提高油漆觸變性，使油漆在儲(chǔ)存時(shí)顏料不沉淀，施工時(shí)具有良好的流動(dòng)性和流平性，有助于均勻涂裝，提升漆膜質(zhì)量。此外，部分特殊有機(jī)膨潤(rùn)土產(chǎn)品在中高極性體系中無(wú)需活化劑，快速剪切就可分散；有的易分散、自活化有機(jī)膨潤(rùn)土可在研磨或研磨后加入 ，具體使用方法需參考產(chǎn)品說(shuō)明書(shū)并結(jié)合實(shí)際需求進(jìn)行調(diào)整。
